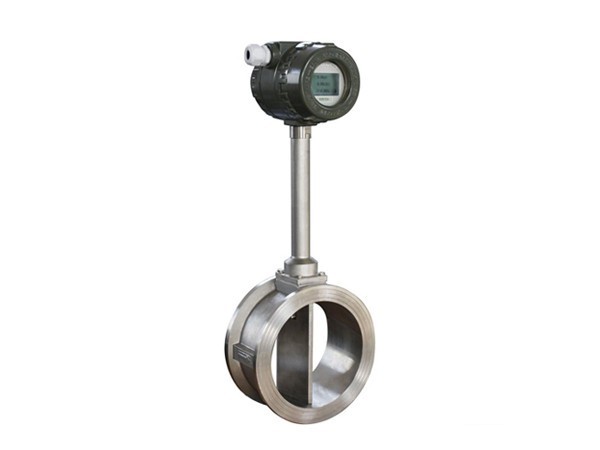

遠傳渦街流量計

遠傳渦街流量計是利用液體振動原理而開發的一種新型流量計,廣泛應用在石油、化工、冶金、造紙等行業流體的計量。該流量計無可動部件,可靠性強、度高、壽命長,可在很寬的流量范圍內確測量液體的瞬時流量和累計流量。其不受介質溫度、壓力、粘度及組分的影響,同時不堵、不卡、不易結垢、耐高溫、高壓,防爆,適用于惡劣環境。
全國熱線

400-839-1983

遠傳渦街流量計介紹

產品細節:

遠傳渦街流量計是利用液體振動原理而開發的一種新型流量計,廣泛應用在石油、化工、冶金、造紙等行業流體的計量。該流量計無可動部件,可靠性強、度高、壽命長,可在很寬的流量范圍內確測量液體的瞬時流量和累計流量。其不受介質溫度、壓力、粘度及組分的影響,同時不堵、不卡、不易結垢、耐高溫、高壓,防爆,適用于惡劣環境。并可輸出遠傳脈沖信號或電流信號與PLC控制系統連接。

產品特點:

1、表體中同時集成溫壓補償補償功能,可測量流體的標準體積流量或標準質量流量。

2、全智能化、數字化電路設計,可自動補償被測流體密度或標況體積計算。

3、全新的數字濾波和修正功能使流量測量更加準可靠。

4、電池供電型無需外接電源既可連續工作兩年以上。

5、全新點陣漢字液晶顯示,使用操作更方便。

為了使用方便,電池供電的本地顯示型渦街流量計采用微功耗高新技術,采用鋰電池供電可不間斷運行一年以上,節省了電纜和顯示儀表的采購安裝費用,可就地顯示瞬時流量、累積流量等。溫度補償一體型渦街流量計還帶有溫度傳感器,可以直接測量出飽和蒸汽的溫度并計算出壓力,從而顯示飽和蒸汽的質量流量。溫壓補償一體型帶有溫度、壓力傳感器,用于氣體流量測量可直接測量出氣體介質的溫度和壓力,從而顯示氣體的標況體積流量。

工作原理:

在流體中設置非流線型旋渦發生體(阻流體),則從旋渦發生體兩側交替地產生兩列有規則的旋渦,這種旋渦稱為卡曼旋渦。

卡曼旋渦

在旋渦發生體下游形成交替有規律的旋渦列。設旋渦的發生頻率為f,被測介質來流的平均速度為V,旋渦發生體迎流面寬度為d,根據卡曼渦街原理,有如下關系式:

f=StV/d 公式(1)

式中:

f-發生體一側產生的卡門旋渦頻率HZ

St-斯特勞哈爾數(無量綱數)

V-流體的平均流速 (m/s)

d-旋渦發生體的寬度 (m)

由此可見,通過測量卡曼渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數(St)是無因次未知數,

下圖表示斯特勞哈爾數(St)與雷諾數(Re)的關系。

斯特勞哈爾數與雷諾數

在曲線表中St=0.17的平直部分,漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速,由流速V求出體積流量。所測得的脈沖數與體積量之比,稱為儀表常數(K),見式(2)

K=3600f/Q(1/m3) 公式(2)

式中:K=儀表常數(m-3)。

f=脈沖個數

Q=體積流量(m3)

遠傳渦街流量計選型

選型對照表

公稱直徑 內徑 卡裝式本體
長L 外徑D 總高H
15 15 50 88 335
20 20 50 88 335
25 25 50 88 335
32 32 50 88 335
40 39 50 88 335
50 49 70 88 335
65 64 70 105 345
80 79 80 117 365
100 99 80 140 382
125 125 70 168 395
150 149 70 190 425
200 207


250 259


300 309


遠傳渦街流量計安裝方法

安裝注意事項

1、上、下游配管應與流量?jī)x表表體內徑同心,它們之間的不同軸度應小于0.05D。

2、儀表與法蘭之間的密封墊,在安裝時不能凸入管內,其內徑應比表體內徑大1-2mm

3、測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時,測壓孔應設置在下游3-5D處,測溫孔應設置在下游6-8D處,

4、儀表在在管道上可以水平、垂直或傾斜安裝。

5、測量氣體時,在垂直管道安裝儀表,氣體流向不限。但若管道內含少量液體,為了防止液體進入儀表測量管,氣流應自下而動。

廠家價格

貝特公司生產的渦街流量計主要廣泛應用于市政、石油、化工、冶金、制藥、熱電造紙、食品環保以及科研領域,并出口東南亞、南美、歐洲等。貝特公司的誠信、實力和產品質量獲得業界的認可。

如需了解遠傳渦街流量計價格,請撥打鄭州方泰業務電話:400-839-1983,在確定您要的產品規格型號,貝特會為您提供準的價格明細。

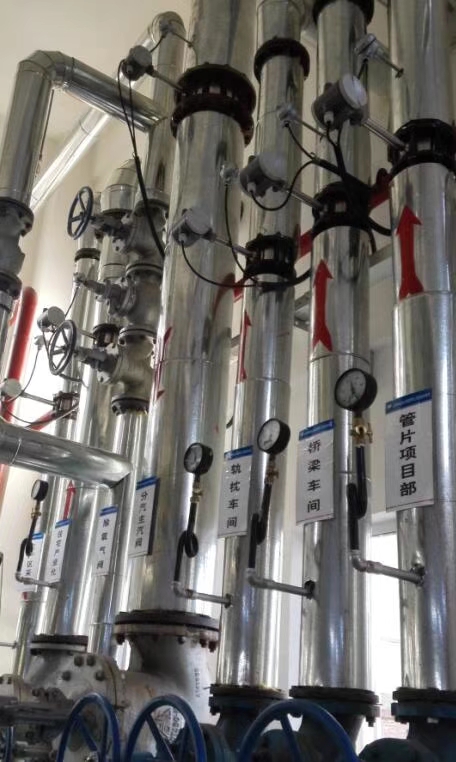

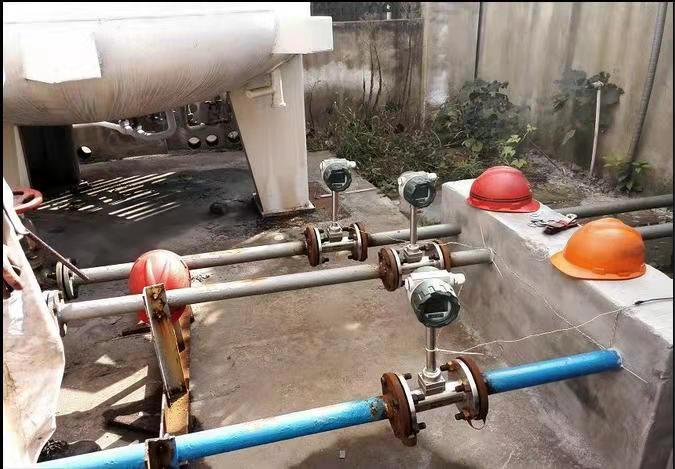

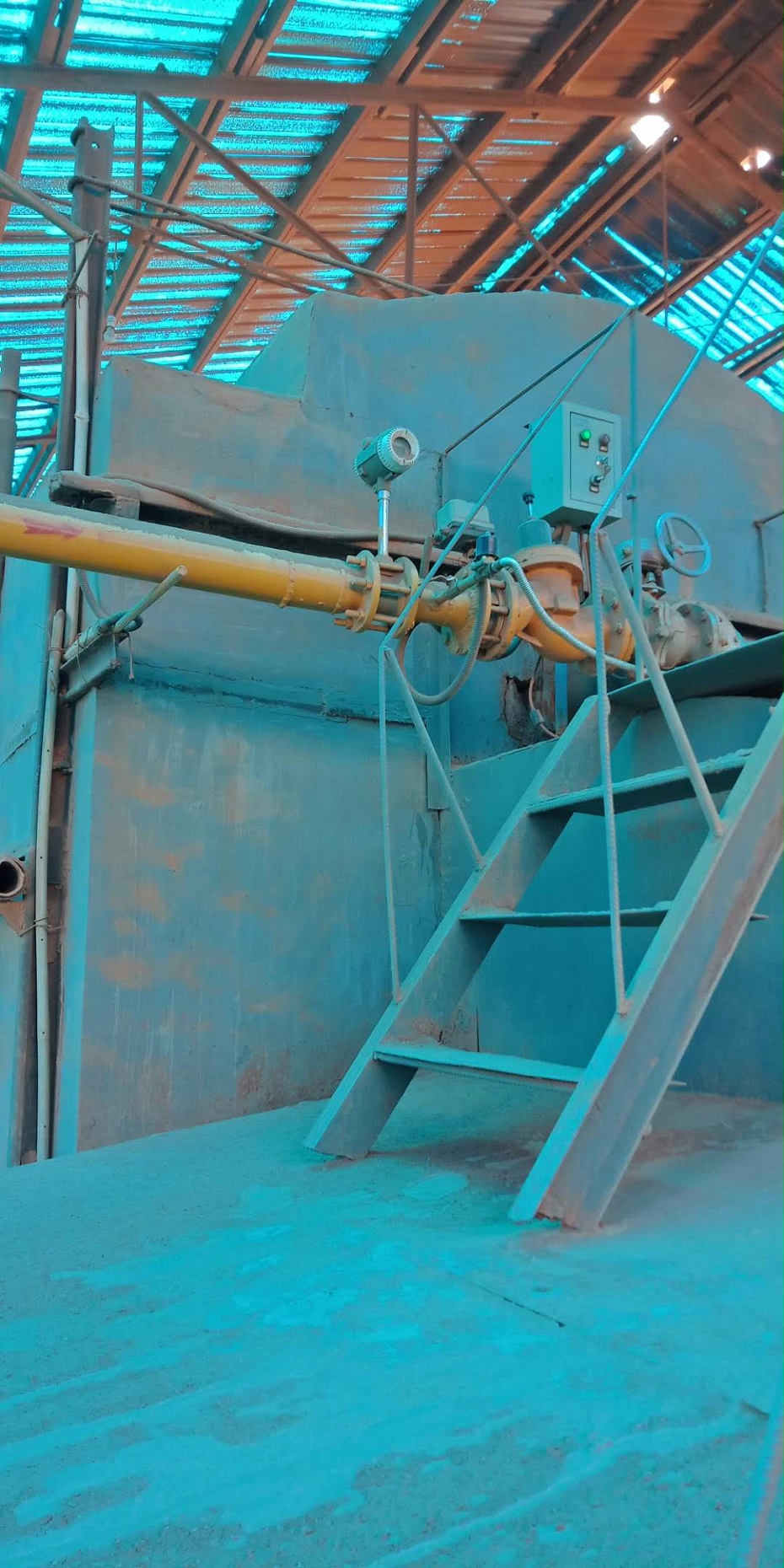

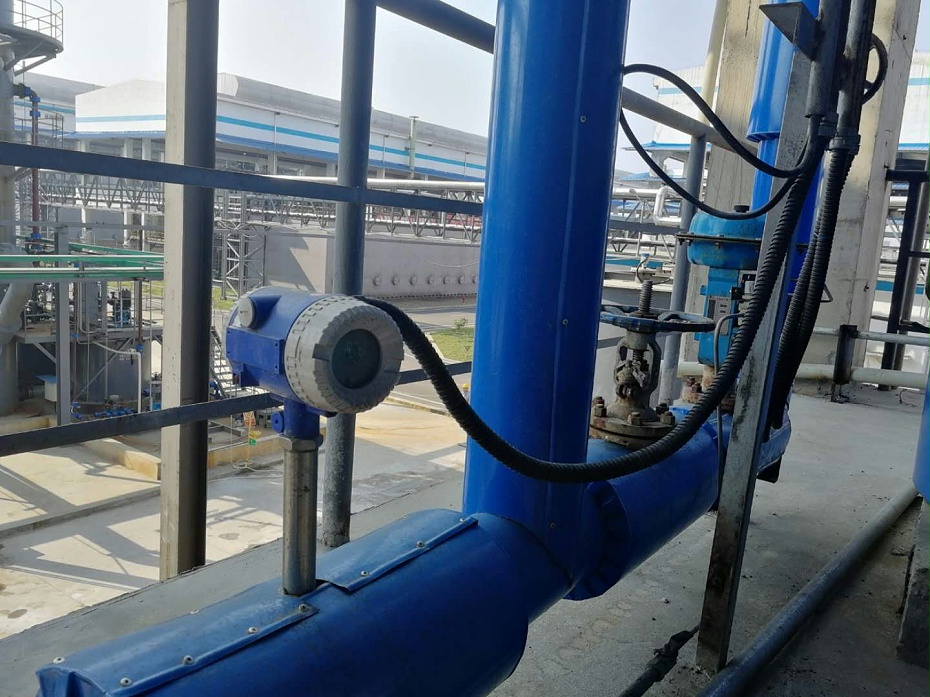

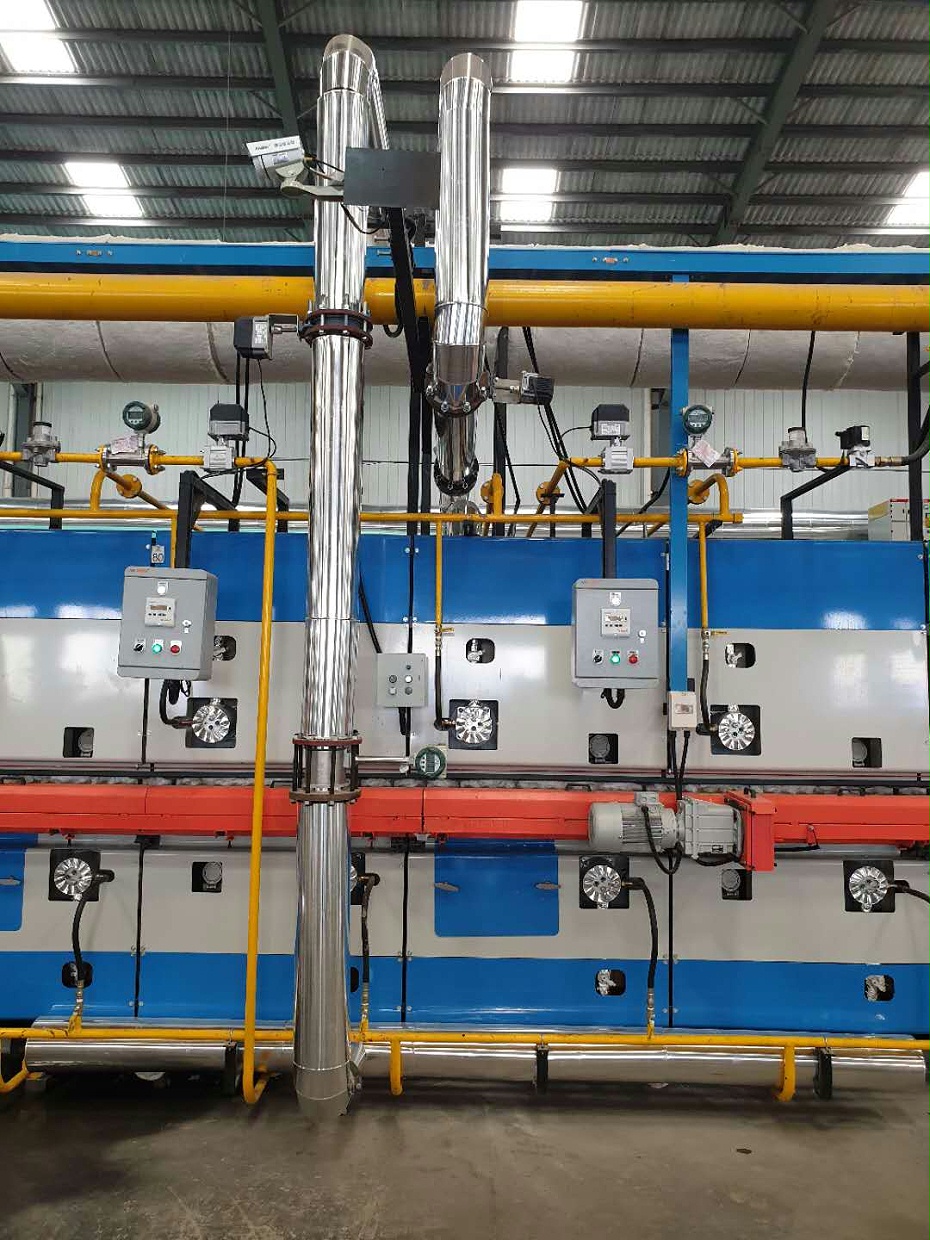

場景應用
