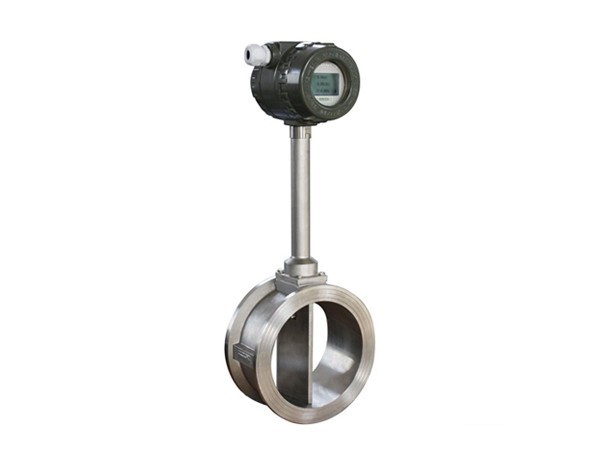

液體渦街流量計介紹

產品細節：

液體渦街流量計通過智能數字處理器將三種信號混合處理后輸出一個補償后的標準流量，從而實現了對氣體、蒸汽的溫壓補償功能。由于采用了智能整體的設計理念，因此，LUGB溫壓補償智能型渦街具有結構緊湊、安裝使用維護方便的特點。

液體渦街流量計是由設計在流場中的旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門渦街。渦街流量計廣泛用于治金、煤炭、石油、交通、農業、等各個領域。

工作原理：

在流體中設置非流線型旋渦發生體(阻流體)，則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼旋渦。

在旋渦發生體下游形成交替有規律的旋渦列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，根據卡曼渦街原理，有如下關系式:

f=StV/d 公式(1)

式中：

f-發生體一側產生的卡門旋渦頻率HZ

St-斯特勞哈爾數(無量綱數)

V-流體的平均流速 (m/s)

d-旋渦發生體的寬度 (m)

由此可見，通過測量卡曼渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數(St)是無因次未知數，

下圖表示斯特勞哈爾數(St)與雷諾數(Re)的關系。

在曲線表中St=0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。所測得的脈沖數與體積量之比，稱為儀表常數(K)，見式(2)

K=3600f/Q(1/m3) 公式(2)

式中：K=儀表常數(m-3)。

f=脈沖個數

Q=體積流量(m3)

液體渦街流量計特點

1、渦街流量計應用范圍廣，適用于各種氣體、蒸汽和液體的流量測量。

2、渦街流量計輸出與流量成正比的脈沖信號，無零點漂移，精度高，并方便與計算機聯網。

3、結構簡單牢固，測量部分無可動部件，長期運行十分可靠。

4、流量測量范圍寬，量程比可達1∶10。

5、壓力損失小，運行費用低，更具節能意義。

6、渦街流量計一般條件下輸出信號與測量介質密度無關，只需要用一種介質標定就可以測量其他介質。

液體渦街流量計參數

技術參數：

1、測量介質： 氣體、液體、蒸氣;

2、連接方式：法蘭卡裝式、法蘭式、插入式;

3、口徑規格 法蘭卡裝式口徑選擇 25,32,50,80,100;

4、法蘭連接式口徑選擇 100,150,200;

5、流量范圍(見流量范圍表)

6、正常測量流速范圍 雷諾數1.5×104～4×106;氣體5～50m/s; 液體0.5～7m/s;

7、測量精度 1.0級 1.5級;

8、被測介質溫度:常溫–25℃～100℃，高溫–25℃～150℃ -25℃～250℃;

9、輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V;

10、脈沖占空比約50%,傳輸距離為100m;

11、脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m;

12、儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃;

13、材質 不銹鋼, 鋁合金;

14、電源 DC24V或鋰電池3.6V;

15、防爆等級 本安型iaIIbT3-T6，防護等級 IP65。

液體渦街流量計選型

選型對照表：

廠家價格

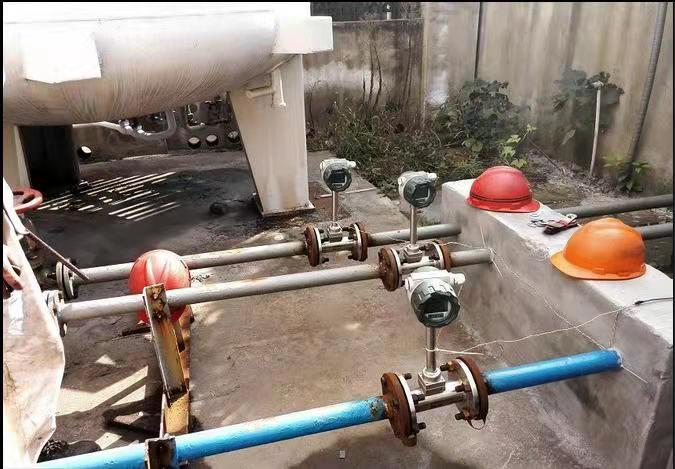

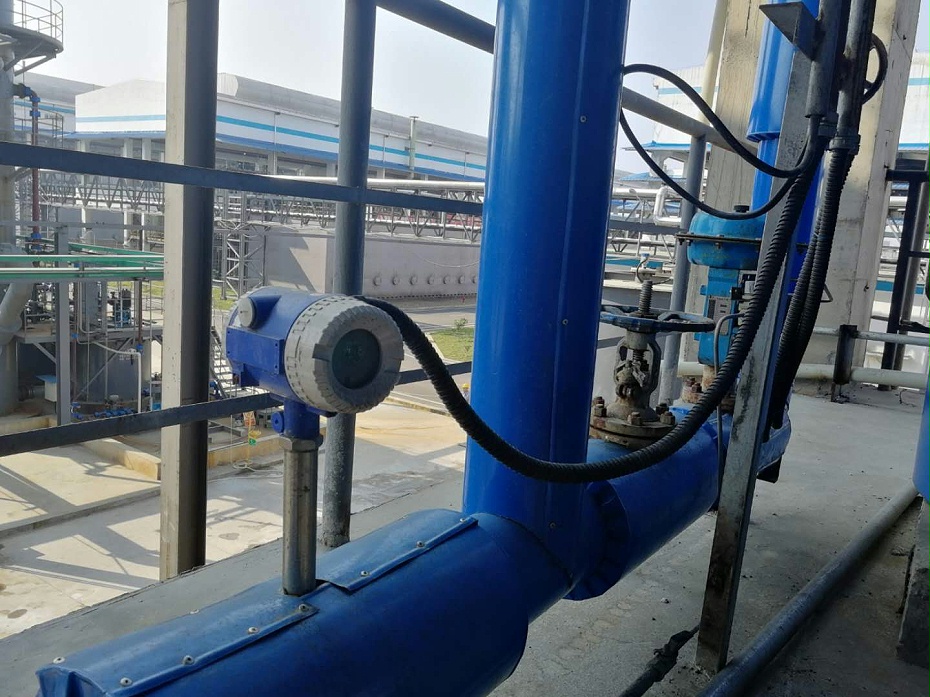

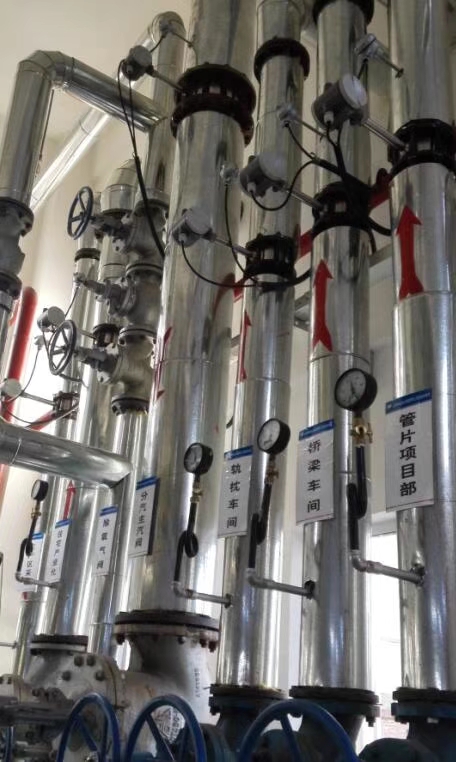

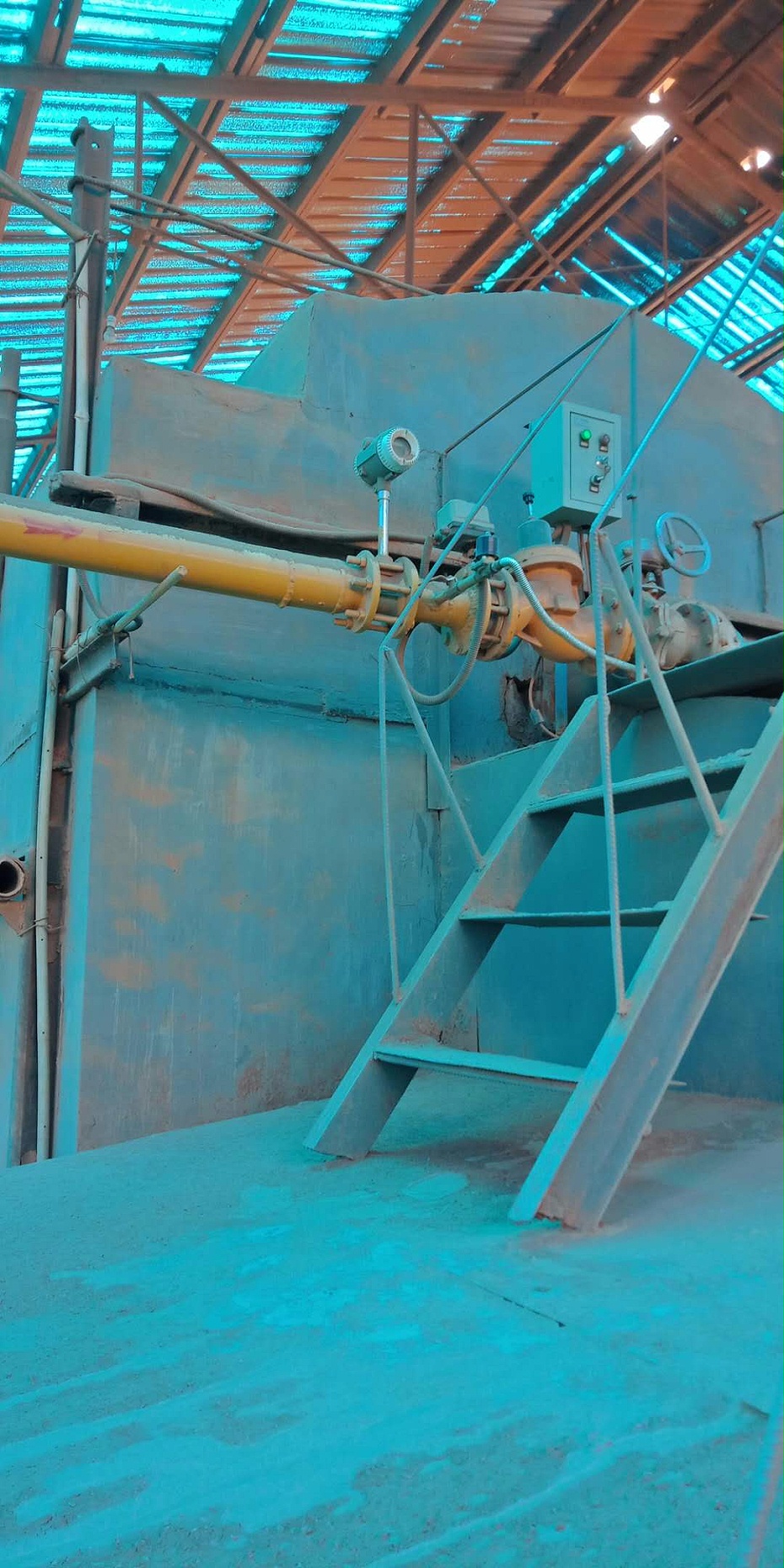

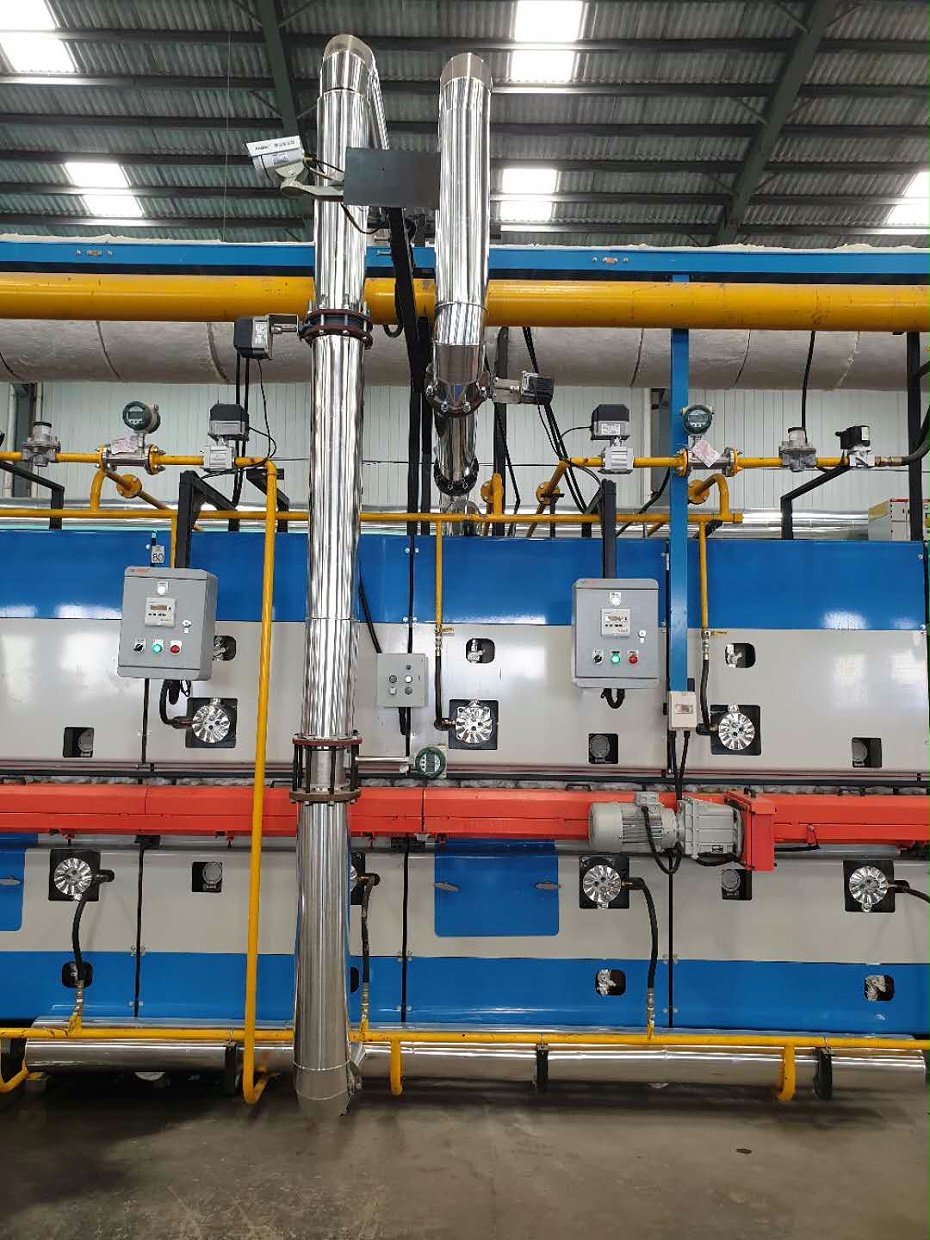

貝特公司生產的渦街流量計主要廣泛應用于市政、石油、化工、冶金、制藥、熱電造紙、食品環保以及科研領域，并出口東南亞、南美、歐洲等。貝特公司的誠信、實力和產品質量獲得業界的認可。

如需了解液體渦街流量計價格，請撥打貝特智能業務電話：400-839-1983，在確定您要的產品規格型號，貝特會為您提供準確的價格明細。
