隨著水資源的全球性缺乏，節約和合理利用成為必須，而水量的計量就成為合理利用的重要評估手段。以三峽工程和南水北調工程為標志，一批關系國計民生的大型水利工程和引水調水工程在我國迅速開展，由于這些工程中的流量過流斷面尺寸巨大，常規流量計無法適用。近年來開發應用的超聲波流量計，較好地解決了大口徑水流量測量的技術難題，流量計制造不再受管道口徑的限制多聲路配置可以適應較為復雜的流道結構和流態分布，還可在已有管道上現場安裝。所以說，超聲流量計已成為大口徑水流量測量的技術選擇。

三峽工程是世界上大的水利樞紐工程，總裝機容量為2250萬千瓦時，設計年發電量為847億千瓦時。水輪機效率是水電站的重要技術指標，對其經濟運行具有重要意義。

綜合考慮安裝難度、測量準確度、價格等因素，三峽電站選擇在右岸3臺機組上利用超聲流量計來測量其發電流量，但受限于現場條件，只能將流量計安裝在壓力鋼管的末端。

超聲波流量計選擇安裝點必須考慮下列因素的影響：滿管、穩流、結垢、溫度、壓力、干擾等。

1. 滿管：選擇充滿流體的材質均勻質密、易于超聲波傳輸?shù)墓芏?，如垂直管?流體向上而流動)或水平管段。

2. 穩流：安裝距離應選擇上游大于10倍直管徑、下游大于5倍直管徑以內無任何彎頭、變徑等均勻的直管段，安裝點應成分遠離閥門、泵、高壓電和變頻器等干擾源。

3. 避免安裝在管道系統的zui高點或有自由出口的豎直管道上(流體向下流動)

4. 對于開口或半滿管的管道，流量計應安裝在U型管段處。

5. 安裝點的溫度、壓力應在傳感器可工作的范圍以內。

6. 充分考慮管內壁結垢狀況：盡管選擇無結垢的管道進行安裝，如不能滿足時，可把結垢考慮為襯里以求較好的測量精度

超聲波流量計選型容易忽視的問題

一、超聲波流量計水、氣、油各種介質都可以測量，其應用的領域十分廣闊。手持式超聲波流量計探頭直接安裝在管道外壁上，不受介質影響，安裝簡便快速，無需切斷工藝管道，無需工藝停車，并且無壓損，非常適合于測量腐蝕性介質和超純介質其壓損也幾乎為零，其測流量的方便性與經濟性是zui佳的。

二、在具有危險性場合時，應選用防爆超聲波流量計。

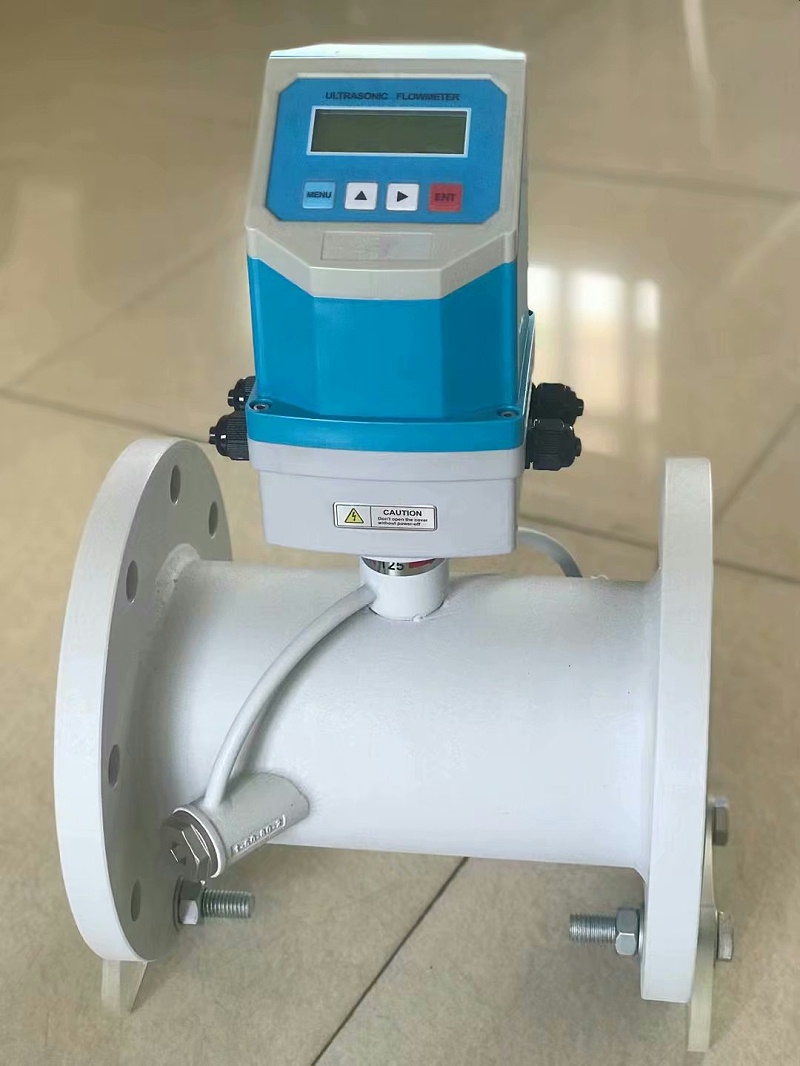

三、管道式超聲波流量計應用超聲傳輸時間的方法測量流速，無運動部件。超聲波在測量管道內以水流方向傳輸再被返回，通過測得的兩束超聲波的時間差計算出流速。

由于各種環境對流量測試的要求不同，對超聲波流量計的研究和應用也越來越引起大家的關注。
