渦街流量計測量原理

測量流量計的基本原理是卡門渦旋現象。 當介質以一定速度流過三角形圓柱體渦流發生器時，在介質的兩側交替形成兩排渦流，該渦旋稱為卡門渦街。 斯特拉爾根據卡門渦旋理論和流體速度，提出了卡門渦旋的頻率以及頻率與速度的關系。

St×V/d=F

位置：f-渦流頻率

V-流體速度

渦流發生器上游表面的D寬度

ST=Strouhal(無量鋼)

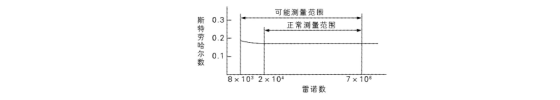

斯特羅哈數是渦街流量計的一個重要系數。在曲線St≈0.17的直線部分，渦流的頻率與流量成正比。因此可以利用檢測頻率來獲得流量，從而達到測量管道中流體流量的目的。

這些交變渦形成一系列交變壓力脈動。當壓力作用在探測探頭上時，會產生與渦流頻率相同的交流信號。脈沖頻率信號經信號放大器放大、濾波、整形后輸出。脈沖信號可直接傳輸或轉換成4～20mA信號。

脈沖輸出：q=(F/k)×3600(m3/h)

電流輸出：q=[(I-4)/16]×Qmax

式中：K—儀表系數

I-輸出電流值

Qmax—對應于20mA電流的流量值

相關原理推薦閱讀：

氣體渦街流量計工作原理圖

渦街流量計工作原理圖

渦街流量計應用于液體流量測量時，具有量程寬、壓力損失小、精度中等、線性輸出、無運動部件、可靠性高、維護費用低、價格低廉、性能價格高等優點，深受用戶的青睞。

渦街流量計測量范圍：

一、測量汽油、煤油、柴油等低粘度油品的流量，以及加熱降粘稠油和渣油。

二、全管式渦街流量計主要用于大口徑管道的流量測量，插入式渦街流量計也可用于大口徑管道(DN≥300 mm)的流量測量。廣泛應用于化工、電力、冶金、造紙、化纖等企業的城市供水管道和工業供水管道。

三、用于化工、輕工、電力、冶金、建材、石油等行業各種工業用水的流量測量，包括各種生產過程的循環水、廢水、廢液等。

四、測量一些腐蝕性液體，如硫酸、鹽酸、硝酸、乙酸等酸和各種化學溶液。

五、對于非導電液體的測量，如果電磁流量計在導電液體的流量測量中占據主導地位，那么電磁流量計在非導電液體的流量測量中就無能為力，而渦流流量計有很大的用途。

近年來，直徑較小(DN<25mm)的渦街流量計更適合于這一領域的應用。有些渦街流量計產品采用成型工藝，將渦街流量計傳感器制成全塑料制品，然后配置非接觸式超聲波檢測元件，對非接觸式液體進行測量，可用于腐蝕性液體和高純液體的流量測量。

據有關資料顯示，該渦街流量計已有效應用于石油化工、醫藥、食品、半導體等行業，如甲醇、甲醛、丙酮、甲苯、三氯乙烯、乙烯、丁烷液氨等，以及半導體行業的純水和超純水。

應用范圍推薦閱讀：

貝特金屬管浮子流量計體積小量程比大，使用范圍廣

以上小編把渦街流量計的測量原理、測量范圍進行了分開介紹，這樣可以清楚的區分他們之間的關系，希望可以幫助到你。
