近期有一些朋友打電話咨詢，渦街流量計的溫壓補償是什么意思?這個對于初次購買流量儀表的朋友卻是很難理解，今天小編就來為大家介紹一下，希望可以幫助大家。

溫壓補償公式

帶溫壓補償的渦街流量計主要用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質。特點是壓損小、量程范圍大、精度高，在測量工況情況下的體積流量時幾乎不受流體密度、壓力、溫度、粘度等的影響。無可動機械零件，因此可靠性高，維護量小，流量計的參數能長期穩定。渦街流量計采用的壓電應力式傳感器，可靠性高，可在-10℃～+300℃的工作溫度范圍內工作。有模擬標準信號和數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較理想的流量。

溫壓補償原理：

從公式A-1和公式A-2中可以看出，在ΔP或If不變的情況下，流體的流量與流體的密度成開方關系或正比關系，而大多數流體(尤其是氣體)的密度會隨著工況條件的變化而變化，所以流體的密度要進行溫度、壓力補償。

(公式A-1)

(公式A-2)

溫壓補償安裝

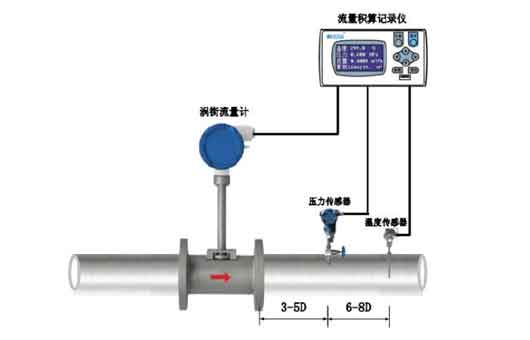

1.安裝示意圖：

(安裝示意圖)

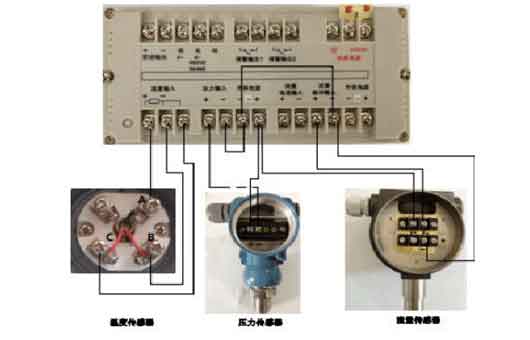

2.電氣接線圖：

（電氣接線圖）

安裝環境要求

1. 盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。

2. 避開高溫熱源和輻射源的直接影響。若必須安裝，須有隔熱通風措施。

3. 避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。

4. 渦街流量儀表應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。

5. 儀表zui好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。

6. 儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。

以上就是關于"渦街流量計溫壓補償公式及安裝"的全部內容，希望可以幫助大家！
