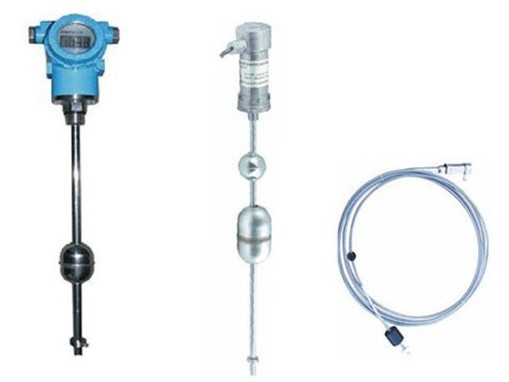

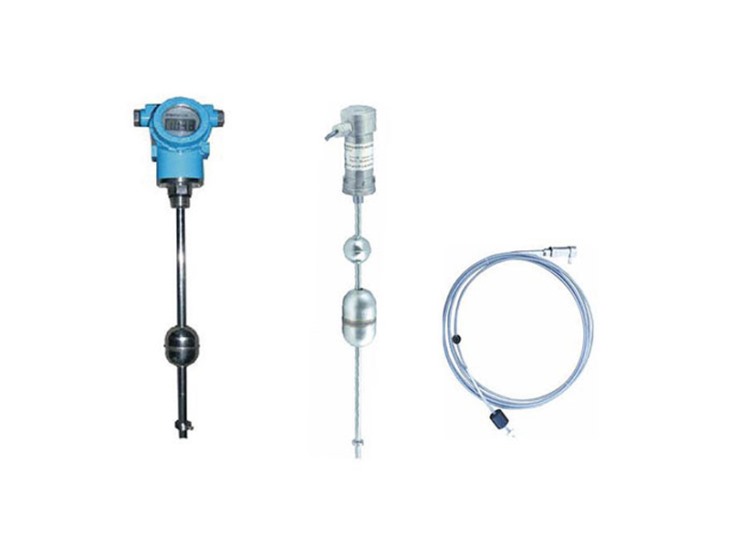

產品特點

              貝特-智能儀表直供廠家

主要技術性能指標

★ 量程范圍  80～5000mm

★ 供電電壓: +11VDC?+24VDC

★ 輸出形式/工作電壓

 模擬信號：4?20mADC、0?5VDC、1?5VDC、0?10VDC（+15VDC?+36VDC）

 數字信號：RS485

★ 負載能力  ：電壓信號輸出較大負載2mA

                       電流信號輸出較大負載3KΩ

★ 非線性誤差      ±0.05%FS；200mm以下較大誤差100 μm

★ 重復性誤差      優于0.002%FS

★ 分辨率             優于0.002%FS

★ 遲滯                 優于0.002%FS

★ 工作溫度      0?+70℃   -15?+60℃   -25?+70℃   -40?+85℃

★ 測桿材料      0Cr18Ni9（304）  316不銹鋼（特殊定制）

★ 電子倉外殼材料    鑄鋁（1Cr18Ni9Ti可選）

★ 引線方式    PVC屏蔽電纜線（默認長度：2.8m，也可根據用戶要求提供）

                     航空插頭（不適用于隔爆產品）接線端子

★ 外殼防護等級    IP68

  安裝：

  一、安裝前注意事項

       認真閱讀全部安裝說明,防止安裝的環境溫度、沖擊、振動、壓力及尺寸超出傳感器的允許范圍；不可使測桿彎曲；切勿使傳感器的電子部件端或末端承受大的沖擊；傳感器的電子部件防濺但不可浸沒，切不可讓液體浸至電子倉基座上方。用戶應對產品的使用環境、防腐蝕、防爆及功能選擇負責，無特殊要求的傳感器不可用于有化學反應或其它對傳感器有損害的易燃、易爆、腐蝕、蒸氣和液體等場合；安裝完畢，應對電子倉進行保護處理。

   二、安裝方式

      內置安裝方法：

1．將傳感器旋入M18×1.5安裝孔，注意“O”形圈的密封面按圖示加工。

2．根據磁環的位置，在自制的活塞上鉆四個螺紋孔，將磁環用內六角螺釘M4×10固定好。螺釘頭部朝向傳感器的電子倉側；磁環應盡量與測桿同心，但磁環偏心對測量精度無影響。如有振動的影響，建議在磁環和活塞之間加四氟乙烯導向套。

3．如活塞為導磁材料制作，須在磁環和活塞之間加裝非導磁墊圈。

   外置安裝方法：

對測量范圍小于是1000mm的傳感器，建議選用FW-1安裝附件；大于1000mm的，選用測桿支架安裝。

1．用傳感器支架將傳感器卡住，并用鎖緊螺母將支架固定在傳感器的螺紋上。

2．將磁環用內六角螺釘M3×12固定在磁環支架上，當將磁環裝在測桿時，螺釘頭部應朝向電子倉側；磁環應盡量與測桿同心且無接觸，但磁環稍有偏心不會影響傳感器的性能。

    三、將固定板條緊繞在測桿的末端，并用兩個M3×8螺釘和兩個M3螺母固定好。

注意：FW-1安裝附件只提供一根固定板條，將其固定在距測桿末端50mm以內；測桿支架安裝方式附件有三根固定板條，安裝方法為：一根固定在距末端約25mm以內，另外兩根均布在測桿上。然后將整個初裝好的傳感器根據安裝要求用自制螺釘固定好即可。

    四、調校

該傳感器在出廠時已經按照滿量程將零點和滿度調校好。由于傳感器的長期穩定性很好，整個使用周期內不需要調整。由此，為了提高可靠性，傳感器沒留有供調校用的端口。請選用參數校準的二次儀表進行測量。如用戶需要重新設定零點和滿度，請與我公司聯系。

六、售后服務

1．廠家負責指導傳感器安裝。

2．產品一年質量保證，終身負責維修。由于客戶人為因素造成產品損壞,不在保修范圍內。
