一、概述

TFS-800流量開關是一種可對管道中的液體流動情況進行實時監控，并提供信號輸出的測量?jī)x表。本產品采用全金屬外殼，無活動部件，開關量現場可連續可調，壓力損失小，結構緊湊，多個LED實時顯示流動狀態和開關狀態。安裝方便，產品適合多種管徑要求，可用于監控管道內流體流速大小、斷流監測或防止泵的空轉保護。廣泛應用于水電行業、工業液壓行業等需要對管道流體流速監控的地方。

二、性能參數

測量范圍：1～150cm/s(水)，3cm/s～300cm/s（油）

200~3000cm/s（氣體）

u 工作電壓：24±20％VDC；

u 消耗電流：＜90mA；

u 信號輸出：繼電器(SPDT)，PNP晶體管；

晶體管特征：

u 開關電壓： 24±20％VDC；

u 開關電流： ≤1.2A;

繼電器特征：

u 開關電壓： ≤250VAC/30VDC；

u 開關電流： ≤3A；

u 初始化時間：典型值8s(2～15s)；

u 響應時間：典型值2s(1～15s)；

u 溫度梯度：上限250℃/min；

u 防護等級：IP67

u 介質溫度：-20～80℃；

u 環境溫度：-10～70℃；

u 存儲溫度：-20～85℃；

u 耐壓等級：10MPa；

u 探頭材料：304不銹鋼

u 外殼材料：304不銹鋼

三、產品應用

本產品的感應部件和信號處理單元為一體結構，流速的監控設置連續調節，監測范圍與流速有關，而與流量或總體流速無關。本產品用于以下方面的監控功能：(1)介質流動/降低流速；

(2)介質存在/不存在；(3)介質流動/靜止。

本產品用位于面板上排成一行的6個不同顏色的指示燈來顯示報警狀態及流速的趨勢，并通過單個繼電器輸出開關量信號，6個指示燈的含義如下：

1個紅色指示燈：當點亮?xí)r，未達到設定流速；

1個黃色指示燈：當點亮?xí)r，達到設定流速/超過設定流速，繼電器開始動作；

4個綠色指示燈：超過設定流速，依次點亮，點亮數越多表示流速越大，當流速降低時按相反順序依次熄滅。

四、外形結構及電氣定義

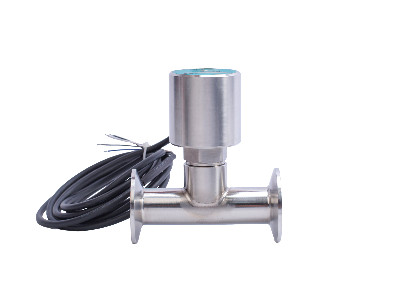

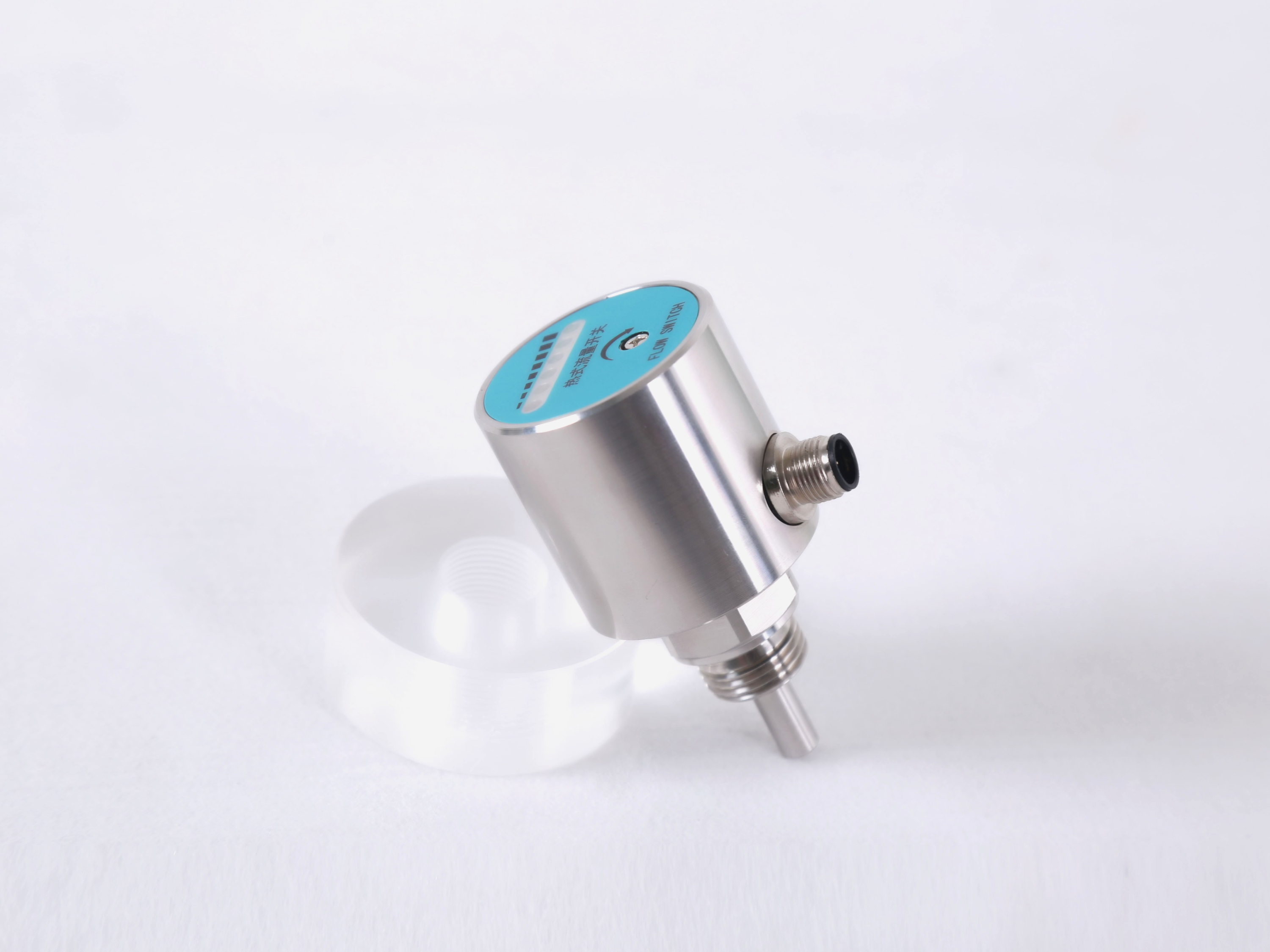

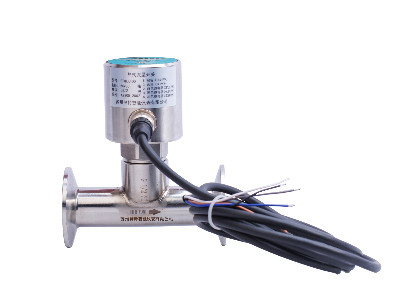

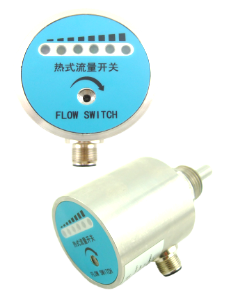

流量開關采用電纜或接插件連接方式。其外型圖如圖1所示。

結構尺寸圖:

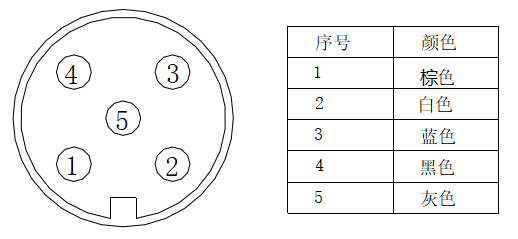

電氣定義:M12*1航空插頭

表一電氣定義

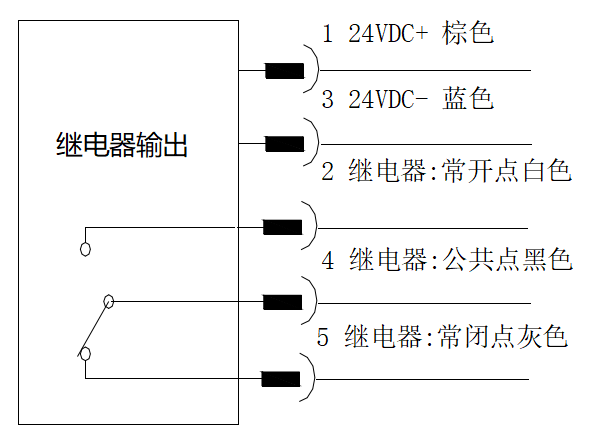

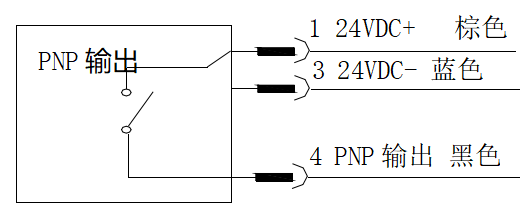

接線圖

五、產品安裝

1、產品的安裝，需要將探頭完全侵沒在流體中，如果在小管徑上安裝，注意要采用適當方法避免將探頭頂?shù)较路焦鼙谏稀?

2、當流體不能夠完全充滿管道時，產品需安裝在管道底部（圖3）

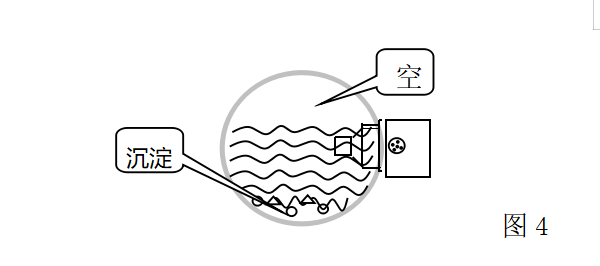

3、如果管道內可能存在沉淀物，請將產品安裝在管道側壁，水平安裝（圖4），要避開空氣和沉淀物

4、在距離彎管或交叉口的直管上安裝產品時，直管長度不應小于4倍的管道直徑

六、產品調節

    產品安裝在管道上后，請按照電氣連接接好導線。接通電源，等產品穩定工作2分鐘后開始調節。

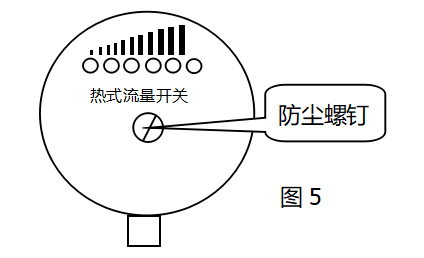

如圖5示，旋下產品上面端的防塵螺釘，可看到電位器的調節端，人站在產品出線端，用一字平頭螺絲刀，順時針旋轉電位器調節端，指示燈由左至右依次點亮，反之依次熄滅。對于不同的應用，按以下步驟進行調節，如果一次調節效果不理想可重復多次調節。注意當調節設定時，每當流速改變后等流體穩定流動15～ 30秒后，再調節電位器。

●介質流動/降低流速

1、 建立下限流速或低于設定監控流速的標準流速；

2、 調節電位器，使紅色LED燈亮；

3、 恢復要控制的流速，使介質以需要監控的流速流動，調節電位器，使黃色指示燈和至少一個綠色指示燈亮。

●介質靜止/流動

調節電位器，當管道介質沒有流動時，使紅色指示燈點亮，當介質有了一定的流速后，黃色和至少一個綠色指示燈亮。

●介質存在/不存在

   調節電位器，當管道沒有介質存在時，使紅色指示燈亮，當管道中有介質或有了一定的流速后，黃色和至少一個綠色指示燈亮。

七、注意事項

使用前應仔細閱讀本說明書，按照產品的電氣連接正確接線。

接通電源前，要確認電源電壓在產品供電電源范圍內，高壓可能會損壞產品；

注意安裝產品的方向和方法。

八、責任

從發貨之日起一年內，本公司對因材料和工藝問題造成的有質量缺陷的產品免費更換或維修；對使用過程中非質量原因造成的產品故障，我公司負責維修，僅收取材料成本費。
